로드 밸런서: 구성 방식, 헬스 체크, L4와 L7

로드 밸런서

서버나 장비의 부하를 분산하기 위해 트래픽을 분배해 주는 장비다.

4계층 이상에서 동작하며, IP 주소와 4계층 정보, 애플리케이션 정보를 확인하고 수정할 수 있다.
로드 밸런서가 서비스의 대표 IP(서비스 IP, VIP)를 갖고, 요청이 오면 목적지를 뒤에 있는 각 서버의 실제 IP로 바꿔 전달한다. 서버가 늘어나도 서비스 IP는 그대로다.
부하 분산 그룹은 IP 주소뿐 아니라 서비스 포트까지 지정해 만든다. 이렇게 4계층 정보로 동작하는 장비가 L4 스위치이고, 7계층 정보까지 확인해 처리하면 L7 스위치다.
하나의 로드 밸런서에 서로 다른 VIP를 여러 개 구성할 수도 있다.
VIP에 설정된 서비스 포트와 실제 서버의 서비스 포트가 같을 필요는 없다.

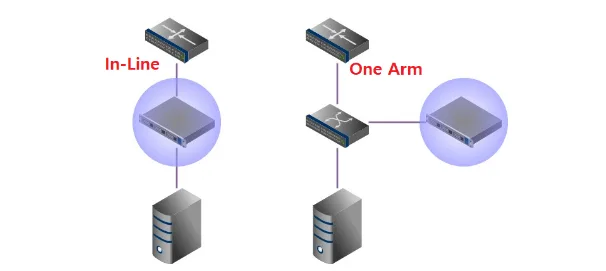

원암 구성과 인라인 구성 비교

로드 밸런서가 스위치 옆에 붙어 있는 형태다.

서버로 드나드는 트래픽이 로드 밸런서를 거칠 수도, 거치지 않을 수도 있다. 부하 분산을 이용하는 트래픽(로드 밸런서가 가진 서비스 IP로 향하는 트래픽)만 로드 밸런서를 경유한다.
서비스 IP를 실제 서버 IP로 바꾸는 Destination NAT뿐 아니라, 출발지를 사용자 IP 대신 로드 밸런서의 IP로 바꾸는 Source NAT도 함께 해야 응답이 로드 밸런서로 돌아온다. Source NAT를 쓰지 않으려면 DSR(Direct Server Return)을 사용한다.
장점: 부하 분산이 필요한 트래픽만 처리하므로 로드 밸런서의 부하가 줄어든다.
단점: 로드 밸런서와 스위치를 잇는 인터페이스 하나가 인바운드와 아웃바운드 트래픽을 모두 수용해야 한다.

로드 밸런서가 스위치에서 서버로 가는 일직선 경로 위에 있는 형태다.

구성과 별개로 동작 모드는 트랜스패런트(Transparent, 브리지), 라우티드(Routed), DSR(Direct Server Return)로 나뉜다.

VIP에 연결된 리얼 서버의 상태를 확인해 요청을 보낼지 결정한다.

ICMP (ping): 서버가 살아 있는지만 확인한다. 잘 사용하지 않는다.
TCP 서비스 포트: 로드 밸런서에 등록된 서버의 서비스 포트를 확인한다. 서비스 포트가 2000번이라면 리얼 IP의 2000번 포트로 SYN을 보내고, SYN-ACK를 받으면 ACK로 응답한 뒤 FIN을 보내 종료한다.
TCP Half Open: SYN을 보내고 SYN-ACK를 받으면 RST를 보내 바로 세션을 끊는다. 헬스 체크로 인한 부하를 줄이고 정상 종료보다 빨리 세션을 정리할 수 있다.
HTTP 상태 코드: 서비스 포트는 TCP로 정상적으로 열리지만 웹 서비스가 제대로 응답하지 못하는 경우가 있다. 실제 HTTP 요청을 보내 정상 상태 코드가 오는지 확인한다.

HTTP, FTP, SMTP 같은 애플리케이션 프로토콜 정보를 기준으로 분산한다. HTTP 헤더나 URI 등을 읽고 프로토콜을 이해한 뒤 부하를 나눈다.
이런 장비를 ADC(Application Delivery Controller)라 부르며 프록시 역할을 수행한다. Squid나 Nginx의 리버스 프록시와 비슷한 기능이다.

알고리즘	설명
Round Robin	부하를 순차적으로 분산한다. 총 누적 세션 수는 같아지지만 활성화된 세션 수는 달라질 수 있다.
Least Connection	활성화된 세션 수가 가장 적은 장비로 분산한다.
Weighted Round Robin	장비마다 가중치를 두고, 가중치가 높은 장비에 더 많이 분산한다. 처리 용량이 다른 서버에 부하를 나누기 위한 알고리즘이다.
Weighted Least Connection	장비마다 가중치를 두고, 가중치와 활성화된 세션 수를 함께 고려해 분산한다. 역시 처리 용량이 다른 서버를 위한 알고리즘이다.
Hash	해시 알고리즘으로 분산한다.

세션 부하를 보고 그에 맞게 분산한다. 로드 밸런서는 요청을 각 장비로 보낼 때마다 세션 테이블을 만들기 때문에, 장비별 현재 세션 수를 알 수 있다.

서버 부하를 고려하지 않고, 같은 클라이언트가 계속 같은 서버에 접속하도록 하는 방식이다.
